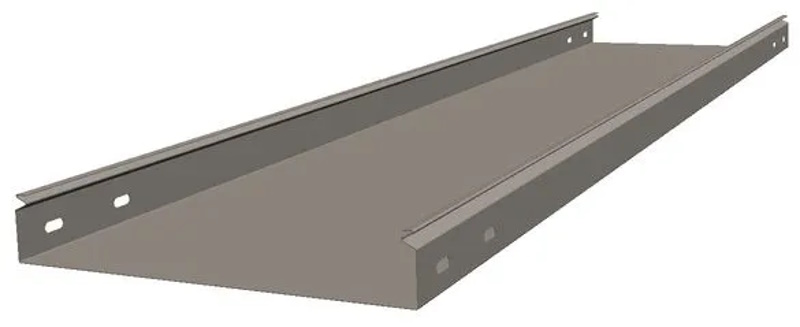

Кабельная трасса редко прощает выбор «на глаз»: лишние сантиметры съедают место, а слишком тесный короб превращает монтаж в борьбу с собственными руками. Неперфорированный лоток особенно требователен к геометрии, ведь его задача не только держать кабель, но и закрывать его от пыли, случайных ударов и прочих радостей эксплуатации. При подборе типоразмеров каталог https://nevres.ru/catalog/kabelnye-lotki/lotki-listovye/sekcii-prjamye-neperforirovannye/sekcii_prjamye_neperforirovannye_lg представляет целую систему решений серии ЛГ, где ширина и высота позволяют подстроить трассу под конкретную кабельную массу. Поэтому профессионалу приходится оценивать не только площадь сечения, но и то, как кабели будут укладываться, обслуживаться и расширяться со временем.
Компактные решения для ограниченных пространств
Когда трассу приходится протащить над подвесным потолком, вдоль стены или в тесной технической зоне, высокий короб нужен далеко не всегда. Широкое и сравнительно плоское дно часто оказывается практичнее: кабели раскладываются в один-два слоя, их проще визуально контролировать, а общая высота конструкции остаётся небольшой. На практике это особенно удобно там, где каждый сантиметр уже занят воздуховодами, трубами и прочими инженерными коммуникациями. Лотки серии ЛГ имеют длину 3000 мм, оцинкованное исполнение и сталь 1,5 мм в компактной группе, поэтому здесь речь идёт не о хрупком декоративном коробе.
Для небольших и распределённых кабельных потоков подойдут:
- лоток неперфорированный ЛГ400х50 — ширина 400 мм при высоте борта 50 мм;
- лоток неперфорированный ЛГ400х65 — тот же широкий формат, но с бортом 65 мм;
- лоток неперфорированный ЛГ400х80 — 400 мм по ширине и 80 мм по высоте.
Высота здесь меняется постепенно, а ширина остаётся значительной. Это хороший вариант, когда кабелей много по количеству, но их суммарная высота укладки невелика. Пытаться запихнуть плоский поток в узкий высокий короб — инженерный аналог складывания одеяла в стакан.
Сбалансированные трассы средней ёмкости
Средние типоразмеры обычно оказываются тем самым рабочим компромиссом, который проектировщики любят за предсказуемость. Кабельная масса уже заметная, но превращать трассу в глубокий короб тоже нет причин. При выборе стоит смотреть на фактическое заполнение, наружные габариты и запас под дальнейшую прокладку, а не только на условное «влезет или не влезет». Из опыта, именно отсутствие небольшого резерва потом заставляет добавлять параллельную трассу там, где её совсем не ждали.
Для средних нагрузок логично рассматривать:
- лоток неперфорированный ЛГ400х100 — широкое дно и борт 100 мм при стали 1,5 мм;
- лоток неперфорированный ЛГ300х80 — более компактный вариант шириной 300 мм;
- лоток неперфорированный ЛГ300х100 — промежуточное решение с увеличенной высотой.
ЛГ400х100 удобен, когда кабели выгоднее распределить по ширине, тогда как 300-миллиметровые модели позволяют плотнее вести трассу в плане. Для офисных инженерных систем, производственных помещений и распределительных зон такие размеры часто дают понятную компоновку без избыточного запаса. Причём ровное дно неперфорированного исполнения заметно облегчает уборку пыли — мелочь, а при эксплуатации технического помещения она перестаёт быть мелочью.
Глубокие короба для сложных разводок
Когда кабелей действительно много, ширину трассы бесконечно увеличивать невыгодно: растёт занимаемое пространство, усложняются повороты и крепление. Тут выручает высота борта. Вертикальное наращивание позволяет разместить больший объём кабеля при сохранении относительно умеренной ширины, хотя расчёт заполнения и допустимой нагрузки никто не отменял. Особенно внимательно нужно относиться к материалу: высокая стенка должна сохранять жёсткость не только на прямом участке, но и при монтаже соединений.
Вместительные варианты серии позволяют выбирать уже по характеру нагрузки:
- лоток неперфорированный ЛГ400х150 и лоток неперфорированный ЛГ300х150 имеют высоту 150 мм при толщине стали 1,5 мм;
- лоток неперфорированный ЛГ300х200 рассчитан на глубокую укладку при ширине 300 мм и стали 1,5 мм;
- лоток неперфорированный ЛГ400х200 сочетает ширину 400 мм и высоту 200 мм, но выполнен из стали толщиной 0,8 мм.
Последний вариант особенно требует внимательного отношения к расчёту. Большой геометрический объём сам по себе ещё не означает, что в него можно бездумно насыпать кабель «до краёв». При высокой загрузке важны масса потока, пролёт между опорами, соединительные элементы и фактическая жёсткость конструкции. Высота помогает экономить место в плане, но чудес инженерия пока не придумала.
Геометрия против перегруза
Ширина и высота работают в паре, однако выбирать их простым умножением нельзя. Полезное пространство внутри лотка меньше номинального габарита, а кабели имеют разный диаметр, жёсткость и радиус изгиба. Силовые линии могут занимать много места даже при небольшом количестве, тогда как группа тонких контрольных кабелей выглядит внушительно, но физически требует совсем другого объёма. Поэтому расчёт начинают не с каталожного размера, а с реальной ведомости кабелей.
Перед окончательным выбором полезно проверить:
- суммарную площадь поперечных сечений кабелей;
- допустимую степень заполнения трассы с учётом будущего резерва;
- массу кабельного потока на расчётный пролёт;
- возможность нормального заведения кабелей на поворотах и ответвлениях;
- соответствие толщины металла предполагаемой нагрузке.
Есть ещё один практический момент: монтажнику нужен доступ к кабелю, а не только место для его хранения. Если проводники приходится буквально утрамбовывать, удачная геометрия закончилась ещё на этапе закупки. Лучше оставить рабочий запас и спокойно уложить трассу, чем потом искать чудеса производительности у монтажной бригады.
Расчёт сечения неперфорированных коробов ЛГ
Подбирать неперфорированный короб серии ЛГ разумнее по совокупности факторов: ширине кабельного потока, требуемой высоте укладки, массе, условиям опирания и запасу на развитие системы. Для лёгкой плотной раскладки рациональны ЛГ400х50, ЛГ400х65 и ЛГ400х80, для средних потоков — ЛГ300х80, ЛГ300х100 и ЛГ400х100, а сложные разводки логично оценивать среди моделей высотой 150–200 мм.
При этом ЛГ400х200 из стали 0,8 мм нельзя автоматически считать эквивалентом более глубоких вариантов из стали 1,5 мм: одинаковая геометрия ещё не означает одинаковую несущую способность. Хорошая трасса получается тогда, когда размеры короба соответствуют не абстрактному запасу, а реальному кабельному потоку и условиям монтажа.
